 军用加固计算机指的是能够很好解决笔记本耐摔、防水等常规笔记本无法解决的问题的特殊计算机。为了保证计算机在复杂恶劣的战场环境中正常稳定地工作,需要对一般商用计算机进行特殊加固,以提高系统的稳定性和安全性。计算机在正常工作时,主机箱的功率约为200w。军用加固计算机进行热设计的原因和解决方法有哪些?

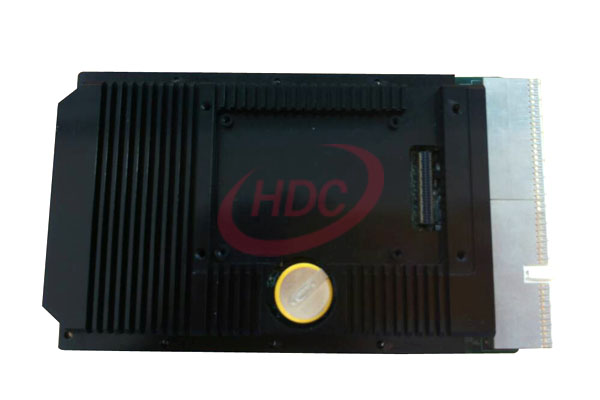

加固笔记本

  虽然主机箱的功率并不大,但由于主机箱是一个完全密闭的腔体,腔内各单盘热量分布不均匀,长期工作后机箱内部温度上升很快。另外,考虑到主机箱与通信指挥台的安装和维护,主箱体外表面并没有设计成具有良好自然散热效果的肋片状,而实际工作环境较严酷,因此热设计按照恶劣环境条件计算,需要采用自然散热和强迫风冷两种方式散热,保证电子器件正常工作。

  军用加固计算机进行热设计的解决办法

  在满足强度、硬度和良好的性能的条件下,尽量选择具有热系数好的金属材料,提高箱体的散热能力。在机箱中,电子元器件通常是热源,一般情况下是腔内的热点。而热始终是从热区流向冷区,因此机箱内传热的基本问题是在热源和终端散热器之间提供良好的热流路径,散去内部产生的热量。加固计算机的单盘插入主机箱后,pcb板上下边沿与导轨之间存在着较大的间隙。

  由于空气的导热系数很低,实际上起到了隔热的作用。因此在pcb板上下边沿上安装铝质楔形块。由于加固计算机的主机箱是固定在工作舱的通信指挥台下,它的强迫风冷的方式不能采用一般的民用通信设备在机柜子架下方安装轴流式风机散热单元的方法。因此必须在加固计算机的主机箱内安装风机,并形成合理的风道来实现散热的目的。

  军用加固计算机是由显示器和主机组成,考虑到防震和抗冲击的需要,均采用铝合金加固的形式。由于显示器的发热量较小,采用自然散热的方式即可以保证其正常工作,因此热设计的重点是加固计算机的主机箱。计算机的主机箱是19英寸标准机箱,采用浮动螺母的方式固定在工作舱的通信指挥台下。

  机箱内的电源、cpu等器件分别焊接在不同的单 盘上,各按照一定的顺序插入机箱背板。所有的信号线由背板后出线,连接到显示器上,组成军用加固计算机。舰载军用加固计算机需要具有防电磁干扰、防震、抗冲击、防水、防盐雾的能力,因此主机必须使用全密封封闭式机箱。而主机箱内有电源、cpu等高热器件,因此主机箱的热设计成为加固计算机能否正常工作的关键。
